par Arnaud » 20 Déc 2007 10:57
A signaler que le bowl est en stratifié (laminé tissu /résine), et non pas en plastique moulé, et qu'il n'y a pas de trappe d'accès arrière. D'où la question (posée sur l'OFC mais pas de réponse pour l'instant) : comment fait-on pour accéder à l'électronique, ou tout simplement débrancher le piezzo ?
- Arnaud
- Viper
- Message(s) : 5028
- Inscription : 07 Avr 2006 10:05
par Adamasplayer » 20 Déc 2007 16:50
adamas55 a écrit :à quand une guitare avec péamp et tout le tralalas à l'exterieur pour avoir
une caisse sans obstacle pour le son comme la #47
remarque que pour la #47, ils ont tellement tout mis dehors, que même le micro et le jack sont dehors .......
comme ça t'es même pas emmerdé par les câbles ..... - Adamasplayer
par jack » 20 Déc 2007 20:26
Le chassis du VIP5 est bien démontable de l'extérieur par deux vis accessibles quand on enlève le préampli (extractible).
J'ai ouvert la trappe de la collector 2007 pour vérifier par dessous et c'est bien le cas.

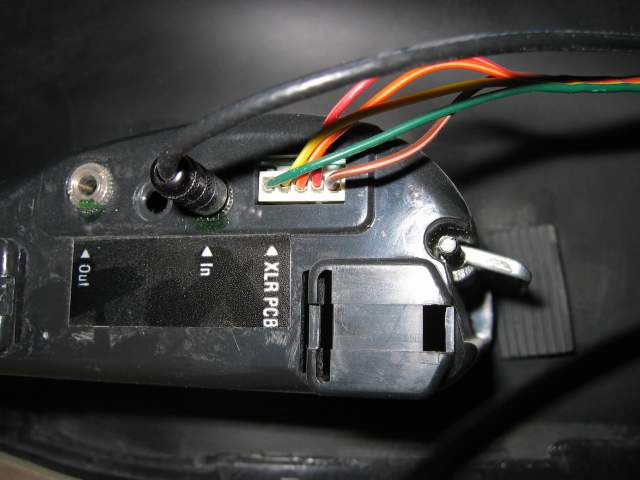

Derrière le chassis, il y a un câble déconnectable qui va au micro, et une nappe qui va aux prises XLR et jack placées sur une petite carte, et tout ça munis de connecteurs également.
Le trappe est donc effectivement inutile car on peut tout changer par le trou du préampli. (C'est même plus accessible que sur une demi-caisse...)
Si vous voulez je peux essayer de faire des photos...
J'ai ouvert la trappe de la collector 2007 pour vérifier par dessous et c'est bien le cas.
Derrière le chassis, il y a un câble déconnectable qui va au micro, et une nappe qui va aux prises XLR et jack placées sur une petite carte, et tout ça munis de connecteurs également.
Le trappe est donc effectivement inutile car on peut tout changer par le trou du préampli. (C'est même plus accessible que sur une demi-caisse...)
Si vous voulez je peux essayer de faire des photos...
- jack
- Adamas
- Message(s) : 638
- Inscription : 22 Oct 2006 21:59
- Localisation : 91
par jack » 21 Déc 2007 2:14
Voici les photos du montage du VIP 5
- Pièces jointes
-

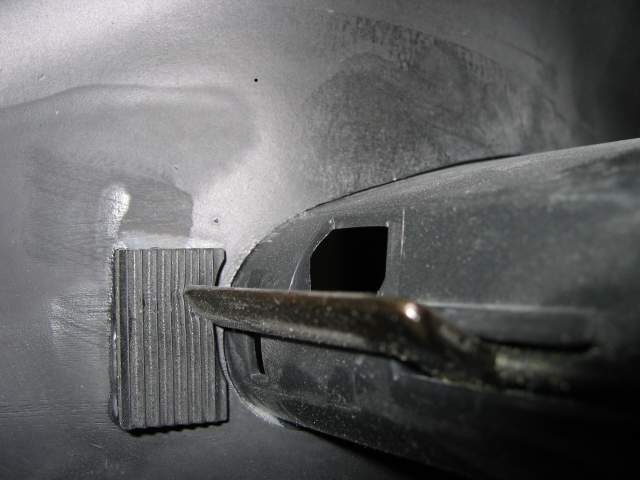

- 2eme fixation, et un des trous qui doivent permettre d'agir sur les fixations.
-

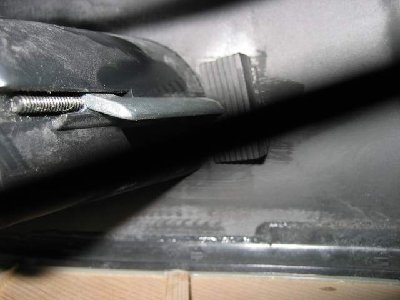

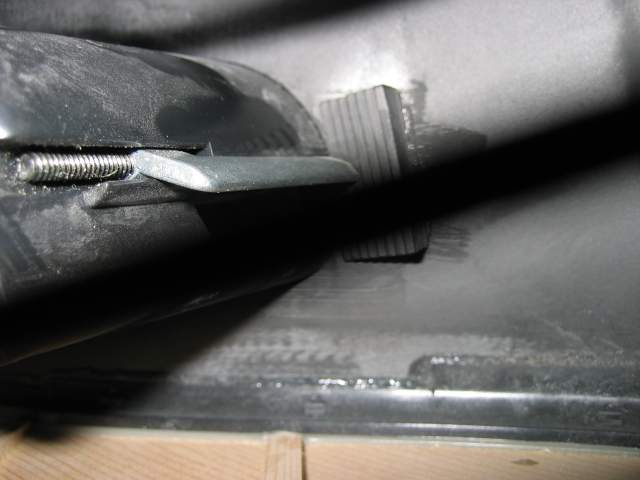

- Fixation intérieure, on voit bien la vis qui permet de la désserer
-

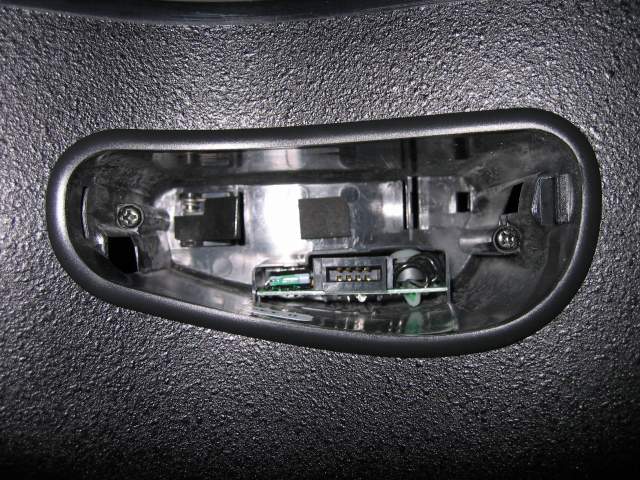

- Chassis du VIP, après avoir extrait le préampli. Il y a deux vis sur les côtés.
- jack
- Adamas
- Message(s) : 638
- Inscription : 22 Oct 2006 21:59
- Localisation : 91
par jack » 21 Déc 2007 2:16
Suite...
- Pièces jointes
-

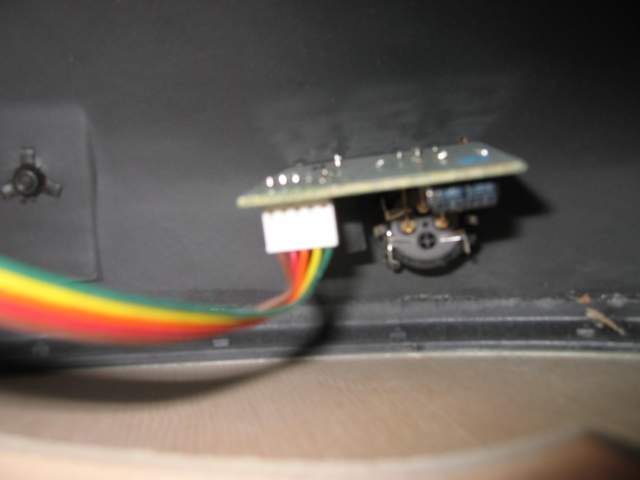

- Carte supportant les prises XLR et Jack, directement vissée sur le chassis par l'extérieur
-

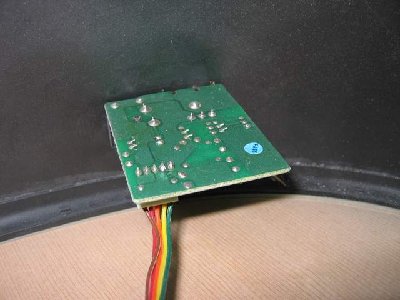

- Carte XLR et jack (un peu floue mais j'avais déjà tout refermé...)
-

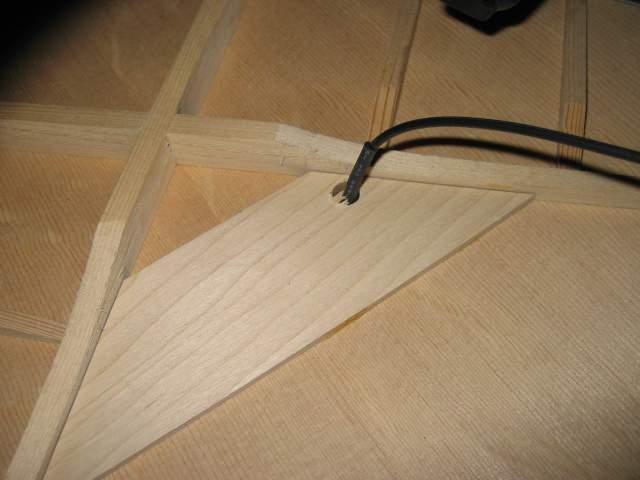

- Passage du câble micro, admirez le beau barrage...
- jack
- Adamas
- Message(s) : 638
- Inscription : 22 Oct 2006 21:59
- Localisation : 91
